产品详情

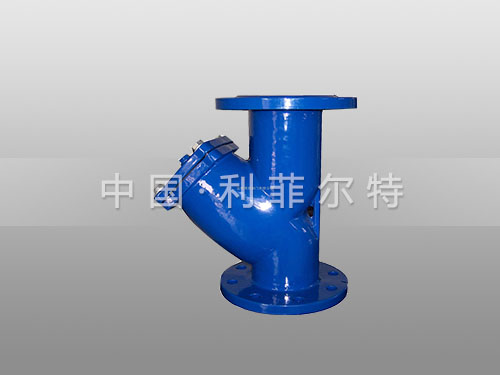

一. 产品简介
磁性过滤器，使之达到液体介质所需工艺要求，因此被广泛 磁性过滤器用于食品工业、医药、化妆品、精细化工等行业，同时双滤桶磁性过滤器配有二个换向阀组成，工作时一组过滤装置投入运行，当清洗时改变换向阀位置，另一组可连续运行，可确保工艺管线连续化。磁性过滤器由采用高矫顽力的强磁性材料与阻拦滤网组合而成，吸附力是一般磁性材料的十倍，具有在瞬间液流冲击或高流速状态下，吸附微米级的铁磁性污染物的能力，并能克服在高速大冲击下冲下的铁磁性污染物重新被吸附住,从而避免了液压元件的卡死或磨擦付的磨损，延长液压元件及液压系统的使用寿命,增强液压系统的可靠性。它的中心为一圆筒式永久磁铁，磁铁外部为非磁性材料做成的罩子，罩子外面绕着数只铁环，铁环由铜条连接，每只铁环之间保持一定的间隙。当液压介质中的铁磁性杂质经过铁环间隙时，则被吸附在铁环上，从而起到滤除作用。为便于清洗，铁环分为两半，当杂质将间隙堵塞时，可将铁环取下清洗，然后装上反复使用。
磁性滤芯还可以与其它滤材组成组合滤芯，用于回油路上的纸质滤芯过滤器。其中滤纸滤芯由内、外筒及夹在中间的机油滤纸粘接而成。内外筒由薄钢板卷成，板上冲有许多通油圆孔；滤纸折成星状，以增大过流面积。滤芯的中央拉杆上装有许多磁环和尼龙隔套组成的磁性滤芯。需要过滤的液压介质先经过磁性过滤，然后由里向外经过纸质滤芯滤除。当滤芯严重堵塞时，过滤器进油压
力升高，于是压缩弹簧，滤芯下移，油液经滤芯和座之间直接通油箱，以保护滤芯不致被压破。
二. 技术参数及连接尺寸
1.工作压力 31.5Mpa
2.过滤精度 60μm
3.原始压力损失 0.14~0.19Mpa
通 径 Dia（d） | 尺寸 Size（mm） | “O”型圈 “O”ring | 滤芯 型号 | |||||
M | D | H | L | |||||
6 | M16×1.5 | 11 | 0-0.2 | 1.4 |
0-0.05 | 11 | Φ11×1.9 |
CX-25 |
8 | M18×1.5 | 12 | 12 | Φ12×1.9 | ||||
10 | M22×1.5 | 16 |
1.8 | 12 | Φ16×2.4 | |||
12 | M27×1.5 | 20 | 13 | Φ20×2.4 | ||||
15 | M30×1.5 | 24 | 14 | Φ24×2.4 | ||||
20 | M36×2 | 30 | 0-0.34 | 2.4 | 16 | Φ30×2.1 | ||
25 | M42×2 | 34 | 20 | Φ30×2.1 | ||||
注：该过滤器清洗时先打开放油孔，放出内部的油液，再打开端盖清洗磁芯及过滤网，若再次安装时先把油螺塞旋紧，再放入过滤网，过滤网底盘上的孔必须对准放油螺塞。
通 径 Dia（d） | 尺寸 Size（mm） | |||||
M/h | A | B | C | D | 滤芯型号 | |
32 |
| |||||
40 |
| |||||
50 |
| |||||
三. 订货说明
通径为10mm，型号为CGQ-10.
