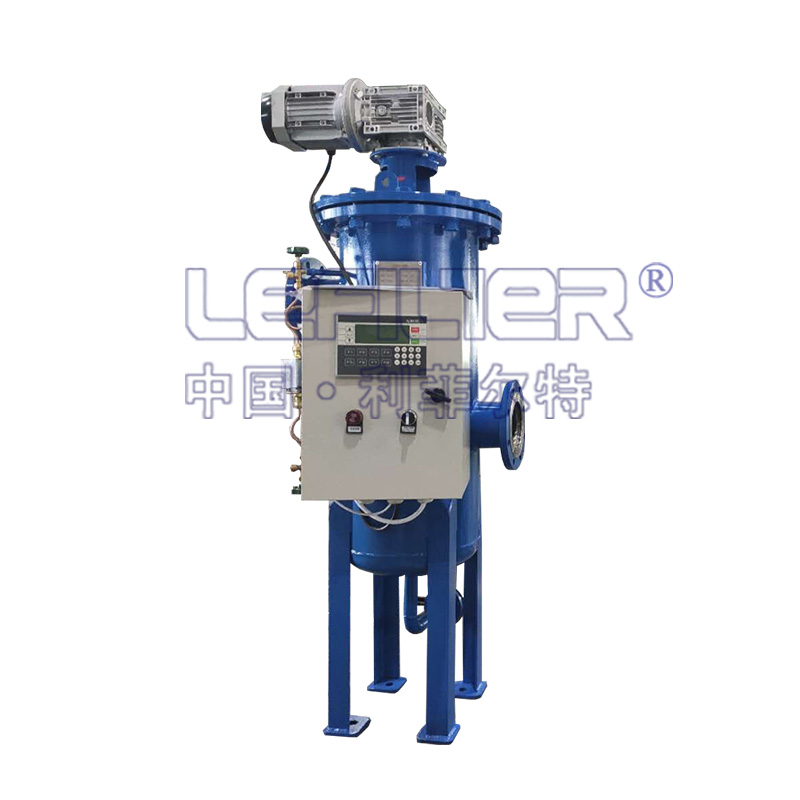

多柱式全自动自清洗过滤器

发布时间：2021-06-26

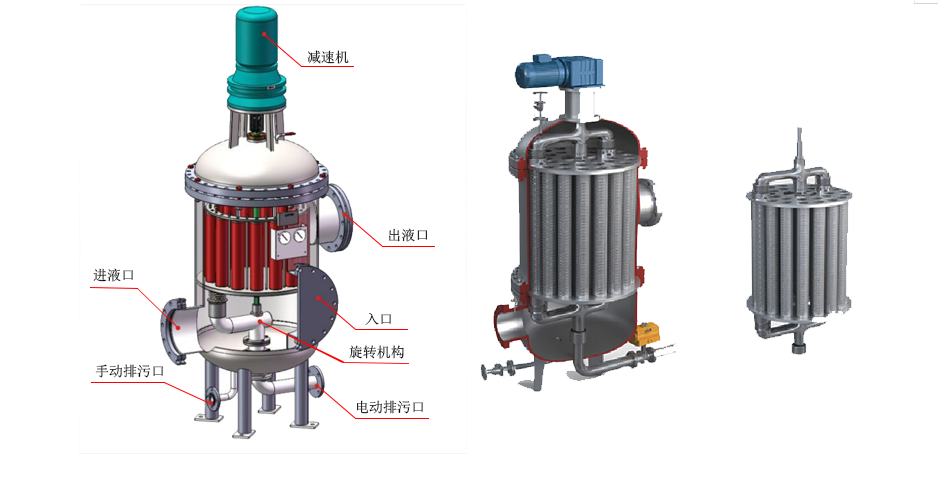

多柱式全自动自清洗过滤器的结构：

多柱式自动清洗过滤器由罐体、过滤柱、反冲洗结构、减速机、电动阀门、差压控制器和电控箱等几部分组成。这种自清洗过滤器罐体内的横隔板将其分为上下两室，上部为清水区，下部为浑水区，两者完全隔开，横隔板上安装有若干个不锈钢过滤柱。待处理原水经入口进入浑水区，由下向上经横隔板上的布水孔进入过滤柱的内腔。大于过滤柱缝隙的杂质被截留，清水穿过缝隙进入清水区。所有经过滤柱滤过的液体在清水区内汇合，*从出口流出。当杂质在过滤柱内积累到一定厚度时，会使清水区与浑水区之前产生压力差，这时可由差压控制器自动控制反冲机构启动，也可手动启动反冲洗系统，将滤渣除去。

多柱式全自动自清洗过滤器的优势：

1、自清洗功能：多柱式全自动自清洗过滤器利用自身过滤出的清水，自清洗过滤柱，不需要拆下过滤柱清洗，也不需要另外配置清洗系统
2、连续供水功能：本机罐体内装有若干个过滤柱同时工作，反冲洗时逐个清洗每一个过滤柱，其它过滤柱仍在继续工作，从而实现连续供水。
3、自动反冲洗功能：本机通过差压控制器监测清水区与浑水区的压力差，当压力差达到设定值时，差压控制器输出信号，由电控箱控制反冲洗机构启动和关闭，实现自动反冲洗。
4、高精度可靠过滤：本机过滤柱是用梯形截面的不锈钢丝缠绕焊接在多棱骨架上制成，强度高、耐腐蚀。每相邻两根钢丝之间形成精密的过滤缝隙和面向液体方向的V形区，收集大于缝隙的颗粒，形成一个过滤层，从而使过滤精度进一步提高。V形区还提供了适当的释放角度，便于在反冲洗时能将杂质顺利排除
5、过滤面积大：本机在罐体全空间内配有若干个过滤柱，充分利用了过滤空间，有效过滤面积一般为入口面积的3～5倍，反冲洗频率低，阻力损失小，并且*缩小了过滤器的体积。
6、反冲洗机构可靠：本机罐体分为清水区和浊水腔，反冲洗吸盘和过滤柱分装在两个室内，两室之间由隔板隔开，吸盘紧靠在光滑的隔板上，由于不与杂质接触，使反冲洗机构可靠耐用。
7、运行安全：本机设计有安全保护离合器，以保护本机在反冲洗工作中遇到超负荷阻力时，能及时切断动力，保护机构免遭破坏。

多柱式全自动自清洗过滤器技术参数：

■单台处理水量：20-1970 m3/h
■系统工作压力：0.15-1.6 MPa
■压力等级：0.6/1.0MPa/1.6MPa（超出可定制）
■工作介质温度：0∽65℃
■过滤精度：20∽4000微米
（钻孔 4000-1000μm 楔形 1500-50μm 复合烧结 800-20μm ）
■过滤器的初始压降（滤器在干净状态下）：≤0.02MPa
对于过滤精度≤50μm的情况下，所有规格的过滤器压降增加约30%
■进出口连接方式：法兰连接 «HG20592-2009钢制管法兰»
■最小工作压力：≥0.15MPa
■控制方式：压差、时间、手动及PLC
■反洗时间：根据使用情况可调
■反洗耗水量：占过滤水量1∽3%
■工作电压：380V/50Hz
■清洗方式：反冲洗
