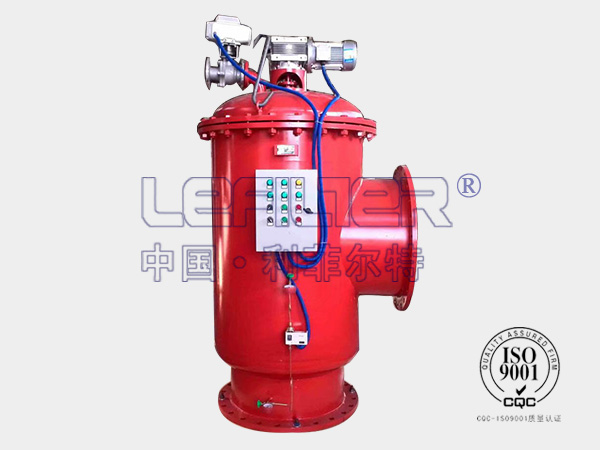

ZZLD多滤芯自清洗过滤器工作原理：

ZZLD型多滤芯式自动清洗过滤器内部结构如图所示，当过滤器正常过滤时所有滤芯都处于连续过滤工作。在反洗过程中，只有处于反洗区域的一、二只滤芯在进行反洗，随着反洗区域的位移逐个把所有滤芯反洗完毕，而不在反洗区域的滤芯仍在进行过滤工作，这就是过滤器反洗时过滤不停机的原理：多滤芯自动清洗过滤器中的滤芯过滤和反洗示意是一只滤芯在过滤中，原（污水）由滤芯内侧向外侧过滤，水中悬浮物杂质被V型端的缝隙孔拦截在滤芯内并浮着在缝隙平面周围，滤后净水由滤芯内缝隙中向外流出。当滤芯缝隙孔被悬浮物大量阻塞时，过滤器进出口水端压差增大，并启动反洗即滤芯在反洗中，反洗时由于滤芯内部腔体被泄压阀门导通而接入大气（表压为0），使滤芯外侧的滤后净水变为反洗水，在大的压差作用下迅速由滤芯外侧向内侧冲刷，由于缝隙是V型的，反洗水从滤芯外侧进入内侧时流速将大大提高，进而对缝隙形成很大的冲刷清洗作用。这种V型端面尖端向外的高品质滤芯具有优异的流体特性，可使得自动清洗过滤器每次自动清洗都是成功的，从而保证了自清洗过滤器长期稳定的工作。大量应用实践证明：如果滤芯不具备上述特性，将导致过滤和反洗失败。
ZZLD多滤芯自清洗过滤器

ZZLD多滤芯自清洗过滤器的产品说明：

1、反洗泄压排污口（DN3）由电动阀控制，并和反洗电机同步动作，即反洗电机开始启动反洗电动阀打开，开始排污，反洗结束时反洗电机停止，反洗结束；电动阀也同时关闭，排污结束。
2、排污口（DN4）由手动阀控制，手动排污阀需定期开启或清洗时开启，排出沉淀到主机底部的脏物。
3、均压阀及放气阀在第一次工作开始时打开排气，正常工作时均需关闭。
4、安装时应特别注意进出水口方向并不得有大粒径的脏物进入主机内，详见使用说明书。

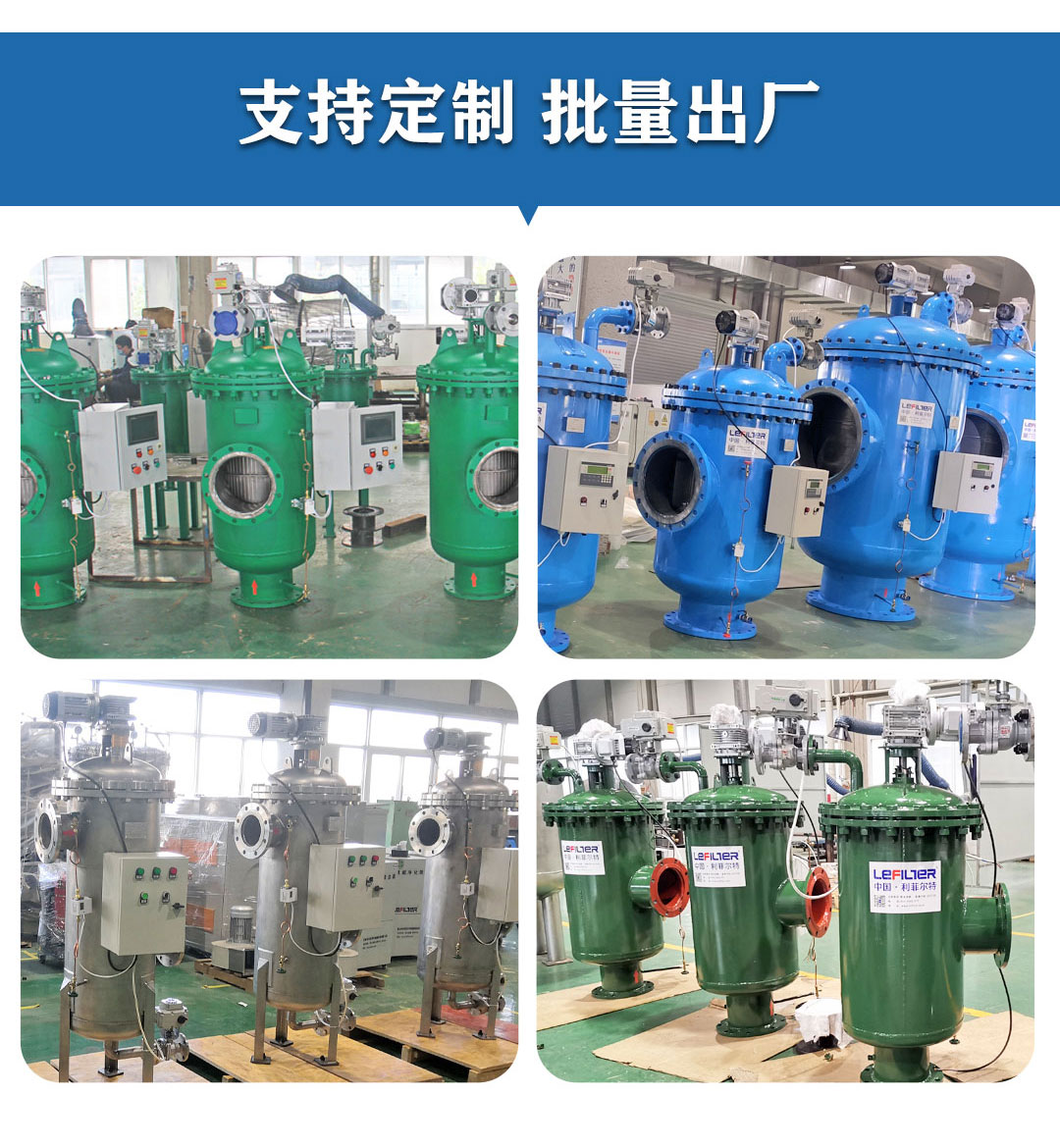

ZZLD多滤芯自清洗过滤器的生产现场：

ZZLD多滤芯自清洗过滤器的性能参数：

分类	项目内容	单位	性　能　和　参　数
			ZZLD100	ZZLD150	ZZLD200	ZZLD250	ZZLD300	ZZLD350	ZZLD400	ZZLD450
运行参数	主管道通径（DN1、DN2）	mm	100	150	200	250	300	350	400	450
	参考流量	M3/h	60-120	150-170	210-300	380-450	560-700	750-1000	960-1220	1260-1540
	经济精度范围	mm	0.05-0.8
	较高精度	mm	0.03
	尖端向外的V型断面滤芯的优异特点		(1)过滤及反洗均符合正确的流体特性（不糊网、易清洗）（2）滤芯不变形，强度及耐磨性极高（3）特别适用于冶金工业等金属（氧化物）粉粒状杂质重负荷工作，并保持高可靠长寿命
	工作介质		工业水≤60℃
	设计压力	MPa	0.6、1.0、1.6、2.5和4.0共五种
	较低工作压力	MPa	≥0.25
逆洗参数	反洗起始差压		0.03-0.05
	反洗耗水量	L/min	约为主管道水流量的1/100000-1/100
	反洗过程时间（注1）	S	80-120
	差压控制可予置范围	MPa	按差压控制反洗，可予置差压范围为0.02-0.1
	时间控制可予置范围	H	按时间控制反洗，可予置时间范围为1-24h
	反洗泄压（排水）阀管径DN3	mm	40		50		65	80
	清洗阀管径DN4	mm	25		32	40	50
电气设备参数	电源电压	伏相	380伏三相电源
	逆洗臂电机	KW	0.18KW(三相)（A02-6324,380伏）[注2]			0.37KW(三相)（A02-7124,380伏）
	减速器		双吸蜗轮减速器或多级直接摆线针轮减速器
	电动反洗泄压阀（注3）		Q941F-16系列三相电机[注2]? 电动球阀（Dg40-125）
	反洗臂定位开关		L×19[注2]
	差压控制器		D520/7DD[注2]
	故障显示报警		反洗故障、差压控制故障及安全联轴器故障等现场和去CRT报警显示
	总耗电量	KW	≤0.3		≤0.4		≤0.5		≤0.6
	电控箱尺寸（宽厚高）	mm	400×320×520墙式或安装在机器旁边出线口在底部[注2]
